背景

広告のスコアリングサーバとは

広告のスコアリングサーバは広告の CTR や CVR を推定し、ランキング付けするためのスコアや入札単価を算出するサーバです。このサーバによって、ユーザごとに適した広告を配信することができます。

なぜスコアリングサーバをフルリプレイスしたのか

今回スコアリングサーバをフルリプレイスした主な理由は以下のようになります。

ディープラーニングモデルで広告のスコアリングをおこないたい*1
既存のスコアリングサーバ設計では新しい機能を追加することが難しく、アドホックな実装が多かったため設計の見直しが必要

もちろん A/B テスト時は同等の性能となることを確認したいため、既存のスコアリングサーバと同じビジネスロジックで動作するようにしました。

スコアリングサーバのアーキテクチャ

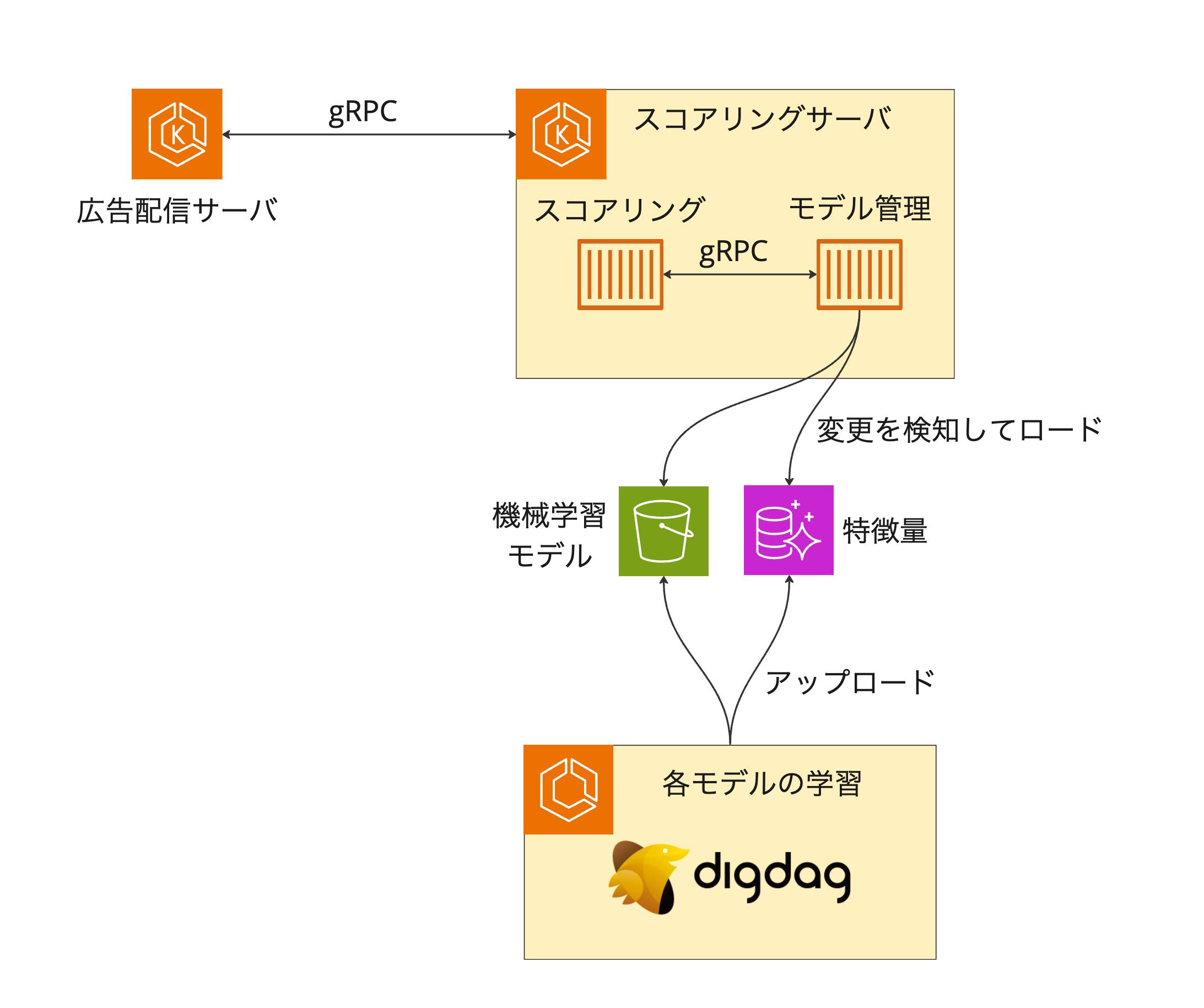

今回のスコアリングサーバのアーキテクチャを簡単に表すと以下のようになります。

上記のアーキテクチャにおける各コンポーネントの役割は次のとおりです。

広告配信サーバ
- 実際に広告を配信するサーバ
  - スコアリングサーバと gRPC でやり取りし、スコアリングサーバから返ってきた結果を用いて広告候補から配信する広告を選択
- Go で実装
スコアリングサーバ
- スコアリング
  - モデルによって CTR や CVR を推定しスコアや入札単価を算出し、広告配信サーバに返すコンポーネント
  - ディープラーニングモデルの推論に ONNX Runtime を採用
    - Go の場合 C の API を呼び出すのにかかるコストが大きいなどの理由から Rust で実装*2
- モデル管理
  - モデルと特徴量の変更を検知、ロードしたものを共有ディレクトリに保存し、スコアリングコンポーネントに通知
  - 設計時点で Rust の AWS SDK*3 が developer preview だったなどの理由から Python で実装
各モデルの学習
- CTR/CVR を推定するモデルを学習し、モデルと特徴量を S3 と Aurora に保存
- digdag で定期的に学習を実行

ビルドツールに Bazel を使用しています。導入したときの背景については以下の記事を参考にしてください*4。

tech.gunosy.io

Istio を用いたサーバ移行

サーバ移行は弊社の A/B テスト基盤に加えて、Istio を用いることにしました。そうすることで、一気に移行するのではなく、段階的に移行することができ、移行中に発生した問題を検知し、対応することができます。

ここでは、A/B テストの設定と Istio の設定について説明します。全体的な流れとしては A/B テストのパラメータにどちらのサーバにリクエストを送るかというパラメータを設定することで、どちらのサーバにリクエストを送るかを決定できるようにするといったものです。

A/B テスト基盤の設定

弊社では独自の A/B テスト基盤を使用しています。こちらの基盤では yaml ファイルに記述することで、A/B テストの設定を行うことができます。また、CI で設定の validation をおこなっており、（トラフィックの総和が 100% になっていない等）誤りがある場合は検知することができます。

A/B テスト基盤についてはこちらの記事を参考にしてください。

tech.gunosy.io

A/B テスト基盤を使用したサーバ移行の設定は以下のように記述します。

apiVersion: v1
kind: ReplaceServer
spec:
  groups:
    - name: old_server/new_server
      controls:
        - old_server_A
      treatments:
        - new_server_A
  hashSalt:
    type: const
    value: hogefugapiyo
  traffics:
    - name: old_server_A
      ratio: 20
      version: 1
      parameters:
        route: old_server
    - name: new_server_A
      ratio: 20
      version: 1
      parameters:
        route: new_server
    - name: old_server_B
      ratio: 60
      version: 1
      parameters:
        route: old_server

簡単にこの yaml ファイルの説明をします。まず、 traffics では A/B テストのトラフィックの設定をおこないます。 old_server_A は 20% のトラフィックを old_server に送る、new_server_A は 20% のトラフィックを new_server に送るというような設定になります。 groups では A/B テストのグループの設定をおこないます。ここの controls と treatments には traffics で設定した name を設定します。この設定をおこなうことで、A/B テスト毎に各種 KPI を自動で集計しレポートを作成することができます。

A/B テストのレポート自動作成についてはこちらの記事を参考にしてください。 tech.gunosy.io

A/B テストの設定は広告配信サーバで受け取るようにしています。広告配信サーバからスコアリングサーバに gRPC リクエストの metadata にルーティング情報を追加することで、A/B テストの設定に従ってリクエストを送ることができます。

広告配信サーバは Go で実装されています。gRPC の metadata にルーティング情報を追加するためには以下のようにします。

ctx = metadata.AppendToOutgoingContext(ctx, "route", route)

Istio によるルーティング

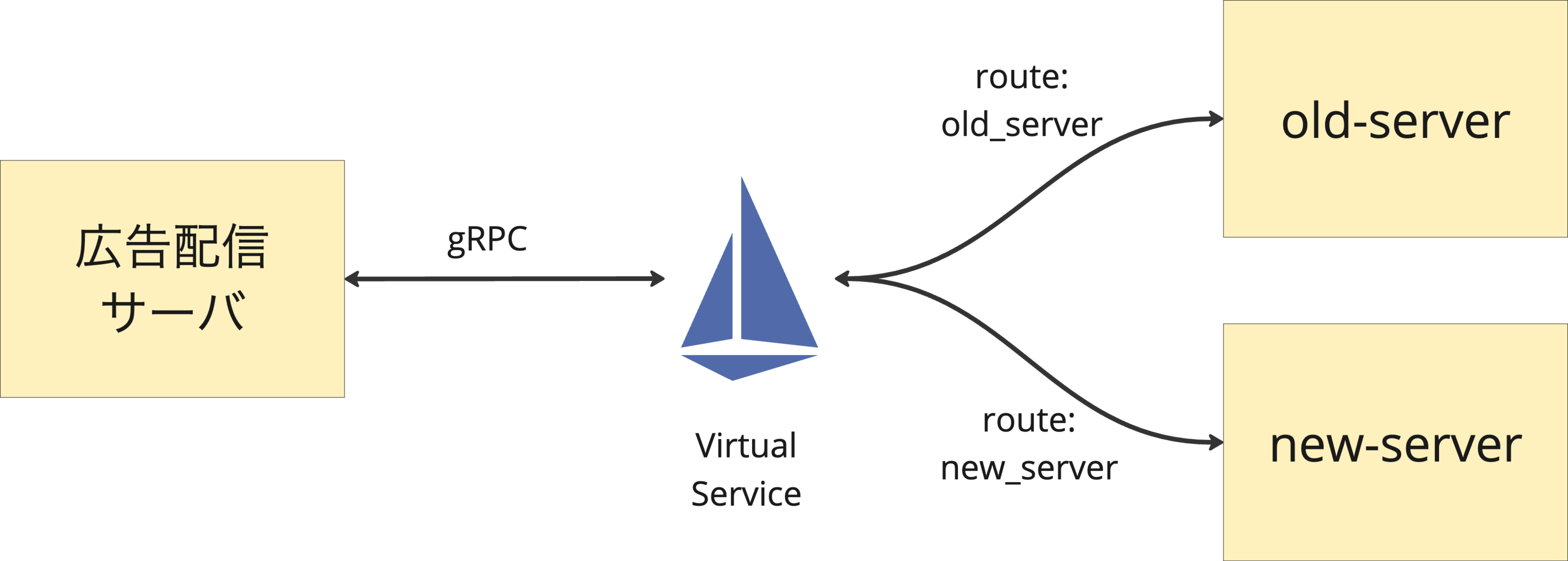

Istio では VirtualService を用いて、リクエストを送るサーバを変更することができます。具体的には以下のように設定し、ヘッダー内の route に基づいてリクエストを送るサーバが変更できるようにします。また、route が設定されていないときは、基本的に安定に動作する old-server にリクエストを送るようにしています。

apiVersion: networking.istio.io/v1beta1
kind: VirtualService
metadata:
  name: new-server
spec:
  hosts:
    - new-server
  http:
    - match:
        - port: 50051
          headers:
            route:
              exact: new_server
      route:
        - destination:
            host: new-server
            port:
              number: 50051
    - match:
        - port: 50051
          headers:
            route:
              exact: old_server
      route:
        - destination:
            host: old-server
            port:
              number: 50051
    - match:
        - port: 50051
      route:
        - destination:
            host: old-server
            port:
              number: 50051
